DESCRIPTIONProduct details
Đặc điểm
- Thiết kế mặt tựa nâng điều tiết dòng chảy xung quanh đĩa điều tiết giúp giảm nguy cơ xâm thực và phá hủy đĩa và mặt tựa van
- Hình dạng parabol của đĩa điều tiết tạo ra đặc tính điều tiết trơn chu xung quanh vị trí gần đóng nhằm cải thiện hiệu suất điều tiết ở lưu lượng thấp
- Vị trí trục không đối xứng của màng cao su giúp giảm áp lực ở gần vị trí đóng
- Thân và nắp van bằng gang dẻo được sơn 300 μm màu xanh RAL 5017 kết dính nóng chảy epoxy theo DIN 3476 và ứng dụng quy trình đạt chứng nhận GSK và WRAS-DVGW/W270/UBA
- Tất cả bộ phận cao su đạt chứng nhận cho nước uống
- Tất cả bộ phận bên trong không được sơn bằng thép không gỉ hay đồng
- Mặt tựa và van điều tiết (pilot), ống và phụ kiện ống bằng thép không gỉ AISI 304
- Một van kim được gắn giữa phía đầu nguồn và buồng điều khiển cho phép điều chỉnh thời gian phản ứng
- Đóng van kim giúp cô lập buồng điều khiển và cố định vị trí của van chính cho phép bảo trì sửa chữa van điều tiết
- Tích hợp mặt nâng trên thân từ DN150 cho vận chuyển lắp đặt dễ dàng

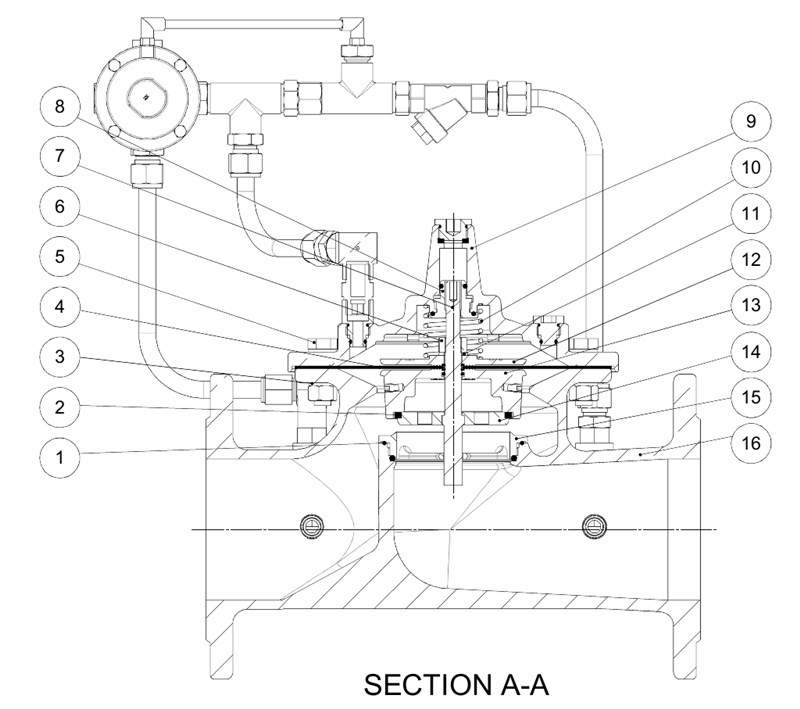

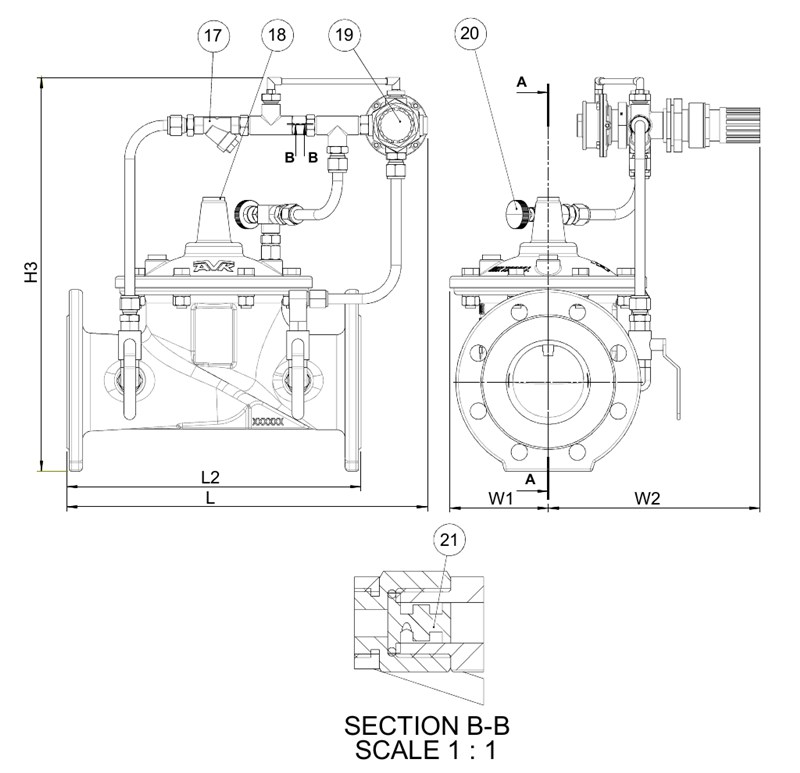

Bộ phận
| 1. | Phớt | Cao su EPDM |
| 2. | Đệm kín chốt | Cao su EPDM |
| 3. | Long đen | Thép không gỉ A2 |
| 4. | Màng van | Cao su EPDM |
| 5. | Bu lông | Thép không gỉ A2 |
| 6. | Đai ốc | Thép không gỉ A2 |
| 7. | Trục van | Thép không gỉ 431 |
| 8. | Dẫn hướng trục | Thép không gỉ 304 |
| 9. | Nắp van | Gang dẻo GJS-500-7 (GGG-50) |
| 10. | Lò xo | Thép không gỉ 304 |
| 11. | Long đen | Đồng CC499K |
| 12. | Hỗ trợ màng | Gang dẻo GJS-500-7 (GGG-50) |
| 13. | Chặn đĩa | Gang dẻo GJS-500-7 (GGG-50) |
| 14. | Đĩa điều tiết | Thép không gỉ 304 |
| 15. | Mặt tựa | Thép không gỉ 304 |
| 16. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 17. | Bộ lọc | Thép không gỉ 304 |
| 18. | Chốt | Thép không gỉ 304 |
| 19. | Van điều tiết | Thép không gỉ 304 |
| 20. | Van kim | Thép không gỉ 304 |
| 21. | Thép không gỉ 304 |
