DESCRIPTIONProduct details
Đặc điểm
- Tích hợp chốt đĩa van cố định ngăn chặn sự rung động đảm bảo độ bền. Lõi đĩa bằng gang dẻo được bọc cao su lưu hóa hoàn toàn EPDM đạt chứng nhận cho nước uống bởi quy trình lưu hóa 2 bước tạo độ kết dính tốt nhất giữa cao su và gang nhằm ngăn chặn sự ăn mòn phần dưới cao su. Không có bộ phận bằng gang nào tiếp xúc với nước. Đĩa van có lỗ lớn giúp loại bỏ việc đọng nước có thể gây ô nhiễm. Má đĩa được tích hợp trong cao su. Trục van bằng thép không gỉ với ren cán nên có độ cứng cao. Đệm trục với một phớt chính phía dưới và được hỗ trợ bởi hai phớt phía trên nằm trong bạc lót polyamide có thể thay thế dưới áp lực. Đệm nắp van tròn, được cố định trong rãnh của nắp van nhằm chống bật khi áp lực tăng. Bu lông nắp van bằng thép không gỉ được bắt chìm, phủ kín bởi nhựa dẻo nóng và được bao quanh bởi đệm nắp van nhằm ngăn chặn tiếp xúc với nước. Lõi thẳng Mô men vân hành thấp. Sơn epoxy kết dính nóng chảy, màu xanh RAL 5017 theo DIN 30677.

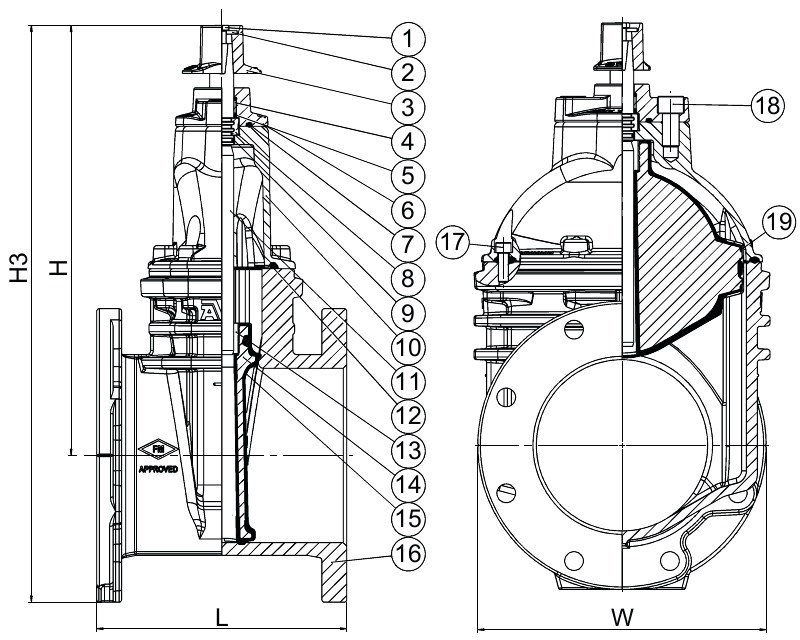

Bộ phận
| 1. | Bu lông | Thép không gỉ A2 |
| 2. | Long đen | Thép không gỉ A2 |
| 3. | Ốc vận hành | Gang đúc |
| 4. | Bạc lót | Polyamide |
| 5. | Phớt | Cao su NBR |
| 6. | Bích đệm | Gang dẻo GJS-500-7 (GGG-50) |
| 7. | Phớt | Cao su NBR |
| 8. | Vòng ôm cổ trục | Đồng thau DZR CW602N |
| 9. | Phớt | Cao su NBR |
| 10. | Nắp van | Gang dẻo GJS-500-7 (GGG-50) |
| 11. | Trục van | Thép không gỉ 304 |
| 12. | Đệm nắp | Cao su NBR |
| 13. | Chốt đĩa | Đồng thau DZR CW626N |
| 14. | Lõi đĩa | Gang dẻo GJS-500-7 (GGG-50) |
| 15. | Cao su đĩa van | Cao su EPDM |
| 16. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 17. | Bu lông đầu socket | Thép không gỉ A2 |
| 18. | Bu lông đầu socket | Thép không gỉ A2 |
| 19. | Má đĩa | Polyamide |
