DESCRIPTIONProduct details
Đặc điểm
- Đĩa bằng đồng thau CW626N phủ cao su lưu hóa NBR với hình dạng dẫn hướng và cấu trúc cao su đặc biệt đảm bảo mô men vận hành thấp
- Trục van bằng thép không gỉ AISI 316 với ren cán nên có độ cứng cao
- Vòng ôm cổ trục giúp cố định trục đồng thời giúp mô men đóng mở thấp
- Ba hệ thống làm kín trục an toàn riêng biệt với phớt NBR ngoài cùng, bạc lót polyamide với bốn phớt cao su NBR và một vòng đệm manchette NBR
- Đệm nắp NBR được cố định trong rãnh
- Bu lông nắp van bằng thép không gỉ được bắt chìm và bọc kín bởi đệm nắp van
- Lõi thẳng
- Mô men vận hành thấp
- Sơn epoxy kết dính nóng chảy phù hợp DIN 3476 phần 1 và EN 14901, đạt chứng nhận GSK
- Ống tiêu chuẩn PE được ép vào đầu rãnh van, cố định bởi vòng thép và bịt kín bằng vỏ nhựa co ngót
- Kết nối đầu ống PE đầy đủ, không có bu lông có khả năng chịu kéo và bền hơn chính bản thân ống PE. Đầu ống PE cho phép hàn trực tiếp vào hệ thống ống PE dẫn đến việc lắp ráp nhanh chóng và an toàn
- Ghi chú: Nhiệt độ làm việc tối đa được đặt theo tiêu chuẩn ISO9080 yêu cầu tuổi thọ của ống PE. Đối với nhiệt độ làm việc cao hơn, tuổi thọ của ống PE sẽ giảm xuống. Vui lòng tham khảo nhà sản xuất ống ở địa phương để biết thêm chi tiết

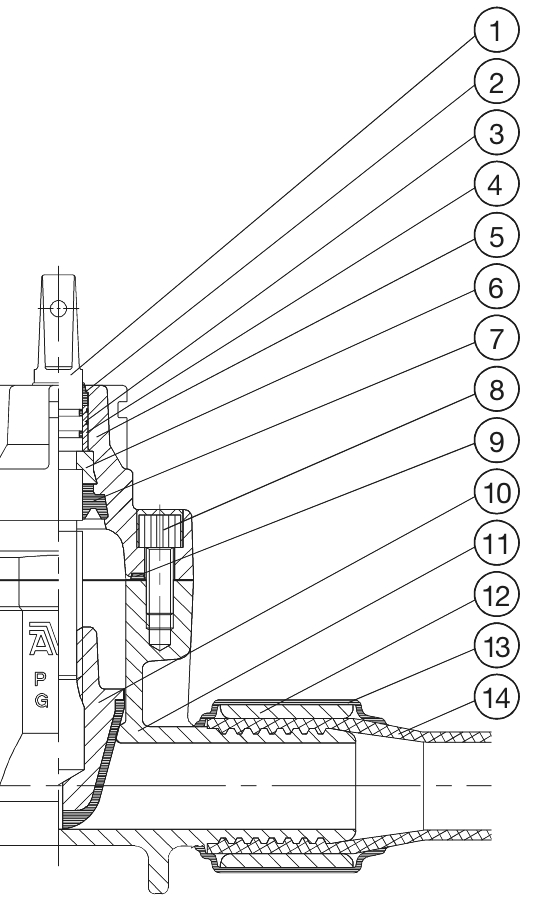

Bộ phận
| 1. | Trục van | Thép không gỉ 1.4401 (316) |
| 2. | Vòng chặn | Cao su NBR |
| 3. | Phớt | Cao su NBR |
| 4. | Bạc lót | Polyamide |
| 5. | Nắp van | Gang dẻo GJS-500-7 (GGG-50) |
| 6. | Vòng ôm cổ trục | Đồng thau |
| 7. | Manchette | Cao su NBR |
| 8. | Bu lông nắp | Thép không gỉ A2, phủ kín nhựa dẻo nóng |
| 9. | Đệm nắp | Cao su NBR |
| 10. | Đĩa van | |
| 11. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 12. | Ống lồng | Thép carbon |
| 13. | Ống nén | Nhựa |
| 14. | Ống | Nhựa PE |
