MÔ TẢChi tiết sản phẩm
Đặc điểm

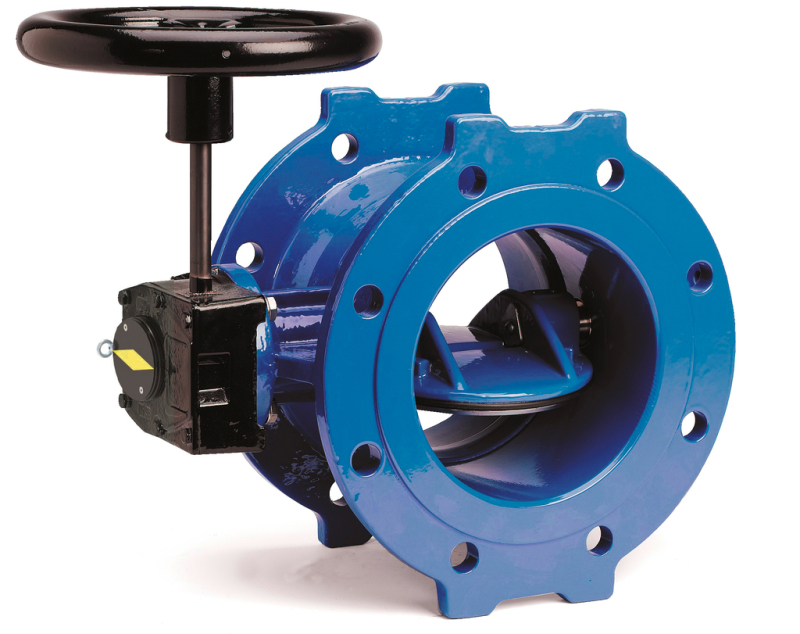

- Đĩa van nghiêng giúp giải thoát lực nén của đệm đĩa sau khi mở vài độ, do đó kéo dài độ bền và giúp mô men vận hành thấp. Đĩa van được gắn cố định để tránh mài mòn và rung động. Cấu trúc đệm đĩa và chất lượng cao su đảm bảo mô men đóng thấp. Tất cả các bộ phận bằng cao su đạt nhiều chứng nhận. Vòng chặn đệm đĩa bằng thép không gỉ. Các lỗ ren bắt bu lông trên đĩa được bảo vệ chống ăn mòn bởi phớt cao su. Mặt tựa liền thân được gia công bằng máy và bằng gang dẻo sơn phủ epoxy. Trục van bằng thép không gỉ với bạc lót tự bôi trơn. Đầu cuối trục được bảo vệ chống ăn mòn bởi tấm bảo vệ thép không gỉ và gioăng. Đệm trục có thể thay thế với một phớt EPDM trên vòng thép không gỉ, một phớt EPDM hỗ trợ trong vỏ, và một gioăng phẳng NBR. Lựa chọn thiết bị khóa. Thân và đĩa van bằng gang dẻo sơn epoxy kết dính nóng chảy theo DIN 3476-1 phần 14901 và EN 5017, đạt chứng nhận GSK, màu xanh RAL 5017.

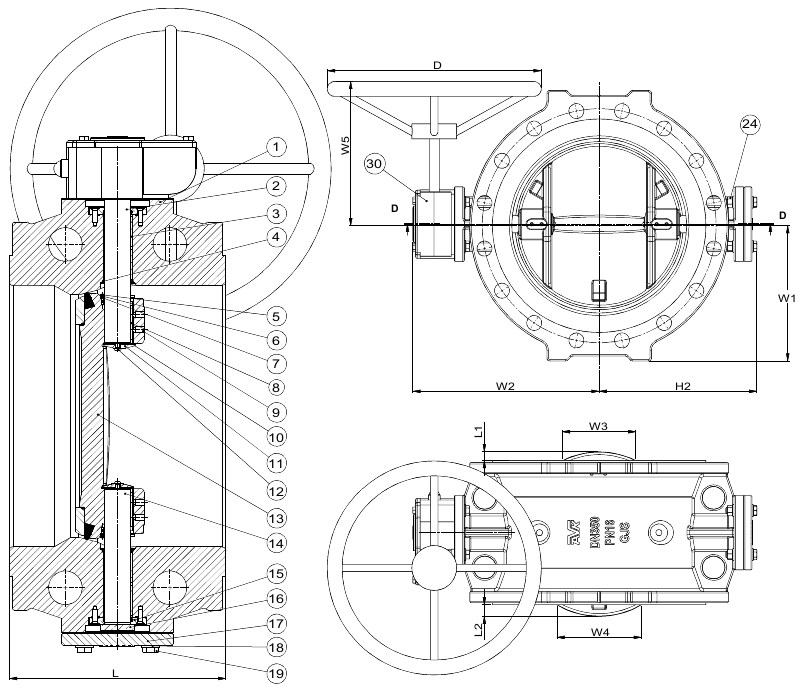

Bộ phận
| 1. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
| 2. | Trục dẫn động | Thép không gỉ 431 |
| 3. | Bạc lót | Đồng/PTFE composite |
| 4. | Phớt | Cao su EPDM |
| 5. | Bu lông đầu socket | Thép không gỉ A2 |
| 6. | Nắp | Thép không gỉ |
| 7. | Gioăng | Cao su EPDM |
| 8. | Then | Thép không gỉ A2 |
| 9. | Bộ vít | Thép không gỉ A2 |
| 10. | Gioăng | Cao su EPDM |
| 11. | Nắp chặn | Thép không gỉ |
| 12. | Vít | Thép không gỉ A2 |
| 13. | Đĩa van | Gang dẻo GJS-500-7 (GGG-50) |
| 14. | Trục thu động | Thép không gỉ 431 |
| 15. | Miếng đệm | Đồng |
| 16. | Bạc lót chịu lực | Đồng |
| 17. | Tấm chặn | Gang dẻo GJS-500-7 (GGG-50) |
| 18. | Long đen | Thép không gỉ A2 |
| 19. | Bu lông | Thép không gỉ A2 |

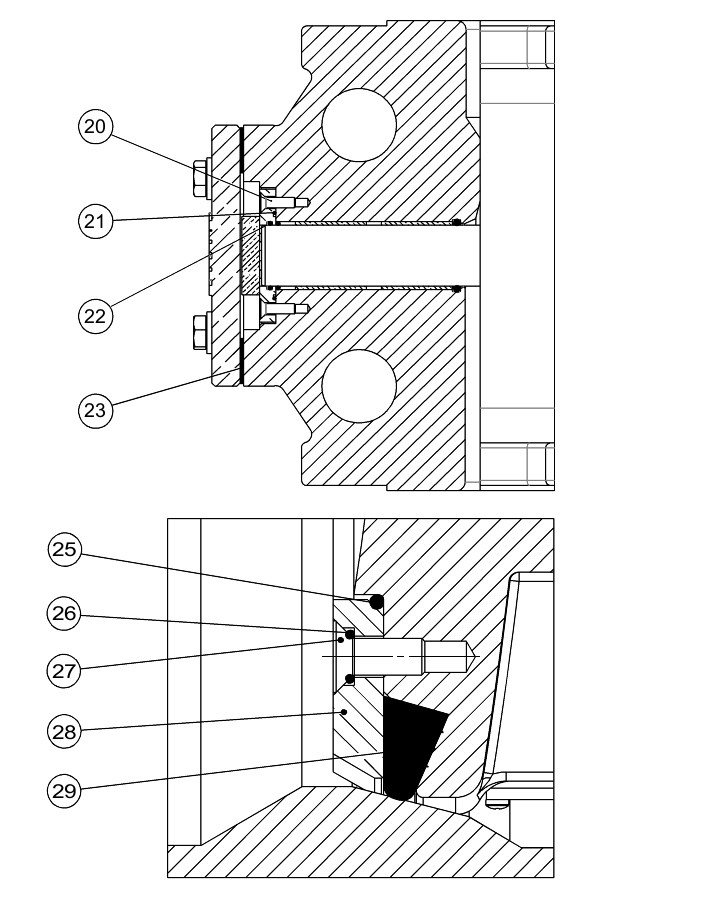

| 20. | Vít | Thép không gỉ A2 |
| 21. | Phớt | Cao su EPDM |
| 22. | Phớt | Cao su EPDM |
| 23. | Gioăng | Cao su EPDM |
| 24. | Đai ốc | Thép không gỉ A2 |
| 25. | Phớt | Cao su EPDM |
| 26. | Phớt | Cao su EPDM |
| 27. | Vít | Thép không gỉ A2 |
| 28. | Vòng chặn đệm | Thép không gỉ |
| 29. | Vòng đệm | Cao su EPDM |
| 30. | Hộp số | Gang đúc |
