AVK van một chiều cánh lật dành cho nước thải series 41, mặt tựa đàn hồi, PN10/16

Mã / Series41, MẶT TỰA ĐÀN HỒI, PN10/16

Thương hiệuAVK

Danh mụcVAN MỘT CHIỀU

AVK VAN MỘT CHIỀU CÁNH LẬT DÀNH CHO NƯỚC THẢI SERIES 41, MẶT TỰA ĐÀN HỒI, PN10/16. 41/21-001; Mặt bích; Gang dẻo; DN50 - DN300; PN 16.

Kết nốiMặt bích

Vật liệuGang dẻo

Dải DNDN50 - DN300

Cấp PNPN 16

Yêu cầu báo giá ↗ Tài liệu ↓ Chi tiết từ hãng ↗

THÔNG TIN SẢN PHẨM

Nội dung, ứng dụng & thông số

01

MÔ TẢChi tiết sản phẩm

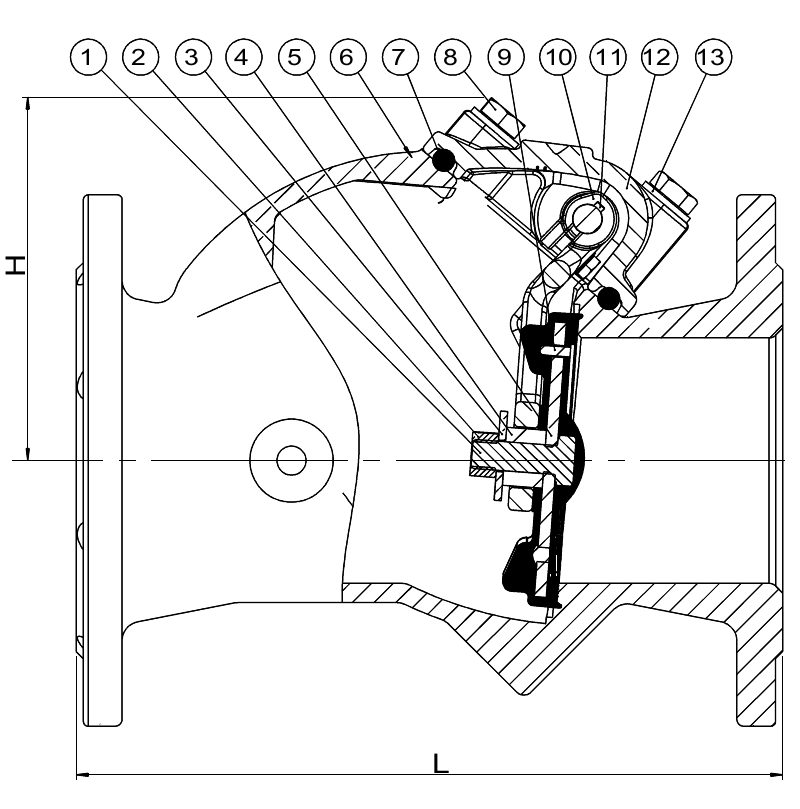

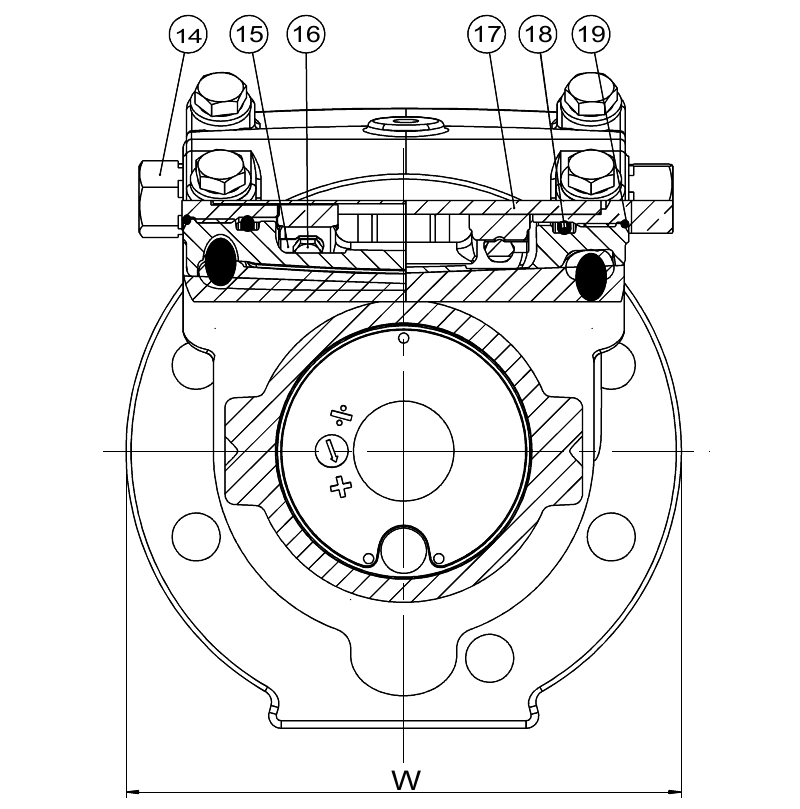

Bộ phận

AVK VAN MỘT CHIỀU CÁNH LẬT DÀNH CHO NƯỚC THẢI SERIES 41, MẶT TỰA ĐÀN HỒI, PN10/16

AVK VAN MỘT CHIỀU CÁNH LẬT DÀNH CHO NƯỚC THẢI SERIES 41, MẶT TỰA ĐÀN HỒI, PN10/16

1.	Bu lông	Thép không gỉ A4
2.	Đai ốc	Thép không gỉ A2
3.	Long đen	Thép không gỉ A4
4.	Ống lót	Polyamide
5.	Đĩa van
6.	Thân van	Gang dẻo GJS-500-7 (GGG-50)
7.	Gioăng	Cao su EPDM
8.	Bu lông	Thép không gỉ A2
9.	Chốt	Thép không gỉ A4
10.	Bản lề	Thép không gỉ 316
11.	Then	Thép không gỉ A4
12.	Nắp van	Gang dẻo GJS-500-7 (GGG-50)
13.	Long đen	Thép không gỉ A4
14.	Tấm chịu lực	Thép không gỉ
15.	Ống lót kín	Đồng thau DZR
16.	Long đen	Thép không gỉ A4
17.	Bu lông	Thép không gỉ A4
18.	Trục van	Thép không gỉ 420
19.	Phớt	Cao su EPDM
20.	Phớt	Cao su EPDM

Tiêu chuẩn

Thiết kế theo EN 1074-3
Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 10
Mặt bích khoan theo EN1092-1
