MÔ TẢChi tiết sản phẩm

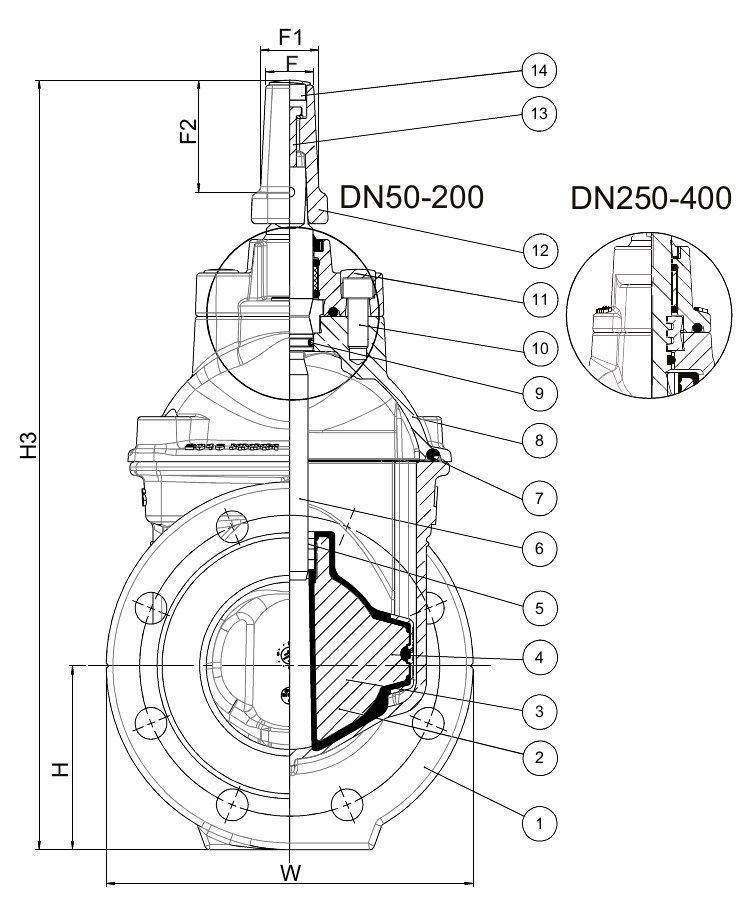

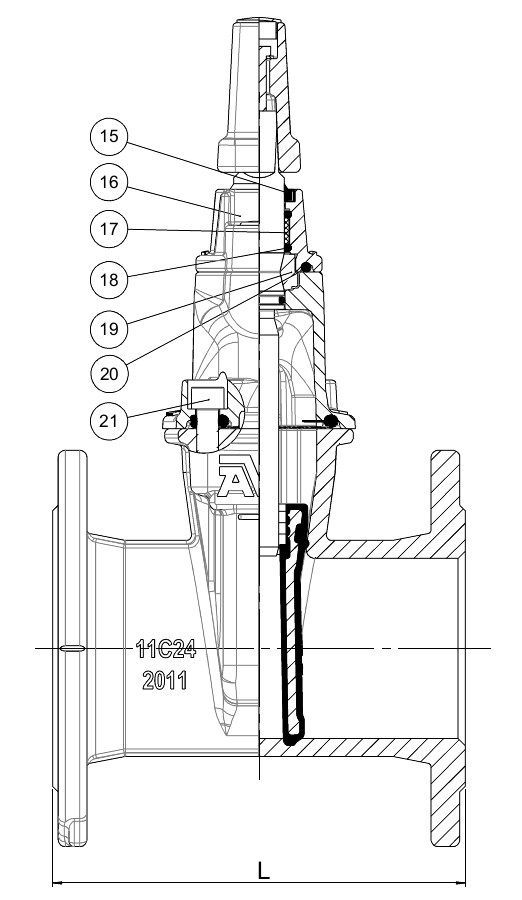

Bộ phận
| 1. | Thân van | Gang dẻo GJS-500-7 |
| 2. | Cao su đĩa van | Cao su EPDM |
| 3. | Lõi đĩa | Gang dẻo GJS-500-7 |
| 4. | Má đĩa | Polyamide |
| 5. | Chốt đĩa | Đồng thau |
| 6. | Trục van | Thép không gỉ 1.4021 (420) |
| 7. | Đệm nắp | Cao su EPDM |
| 8. | Nắp van | Gang dẻo GJS-500-7 |
| 9. | Phớt | Cao su EPDM |
| 10. | Bu lông | Thép không gỉ A2 |
| 11. | Nắp | Nhựa dẻo nóng |
| 12. | Chụp ty | Gang xám |
| 13. | Vít | Thép không gỉ A2 |
| 14. | Miếng chèn | Nhựa |
| 15. | Vòng chặn | Cao su NBR |
| 16. | Bích đệm | Gang dẻo GJS-500-7 |
| 17. | Vỏ bạc lót | Polyamide |
| 18. | Phớt | Cao su EPDM |
| 19. | Vòng ôm cổ trục | Đồng thau |
| 20. | Phớt | Cao su EPDM |
| 21. | Bu lông | Thép không gỉ A2 |
Kiểm nghiệm/ Chứng nhận
- Thử áp lực theo 1.5 x PN
Tiêu chuẩn
- Thiết kế theo BS5163 Type B, Thiết kế theo EN 1074 phần 1 & 2
- Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 3
- Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
