AVK van cổng mặt tựa kim loại - series 54, mặt bích, PN10/16

Mã / Series54, MẶT BÍCH, PN10/16

Thương hiệuAVK

Danh mụcVAN CỔNG

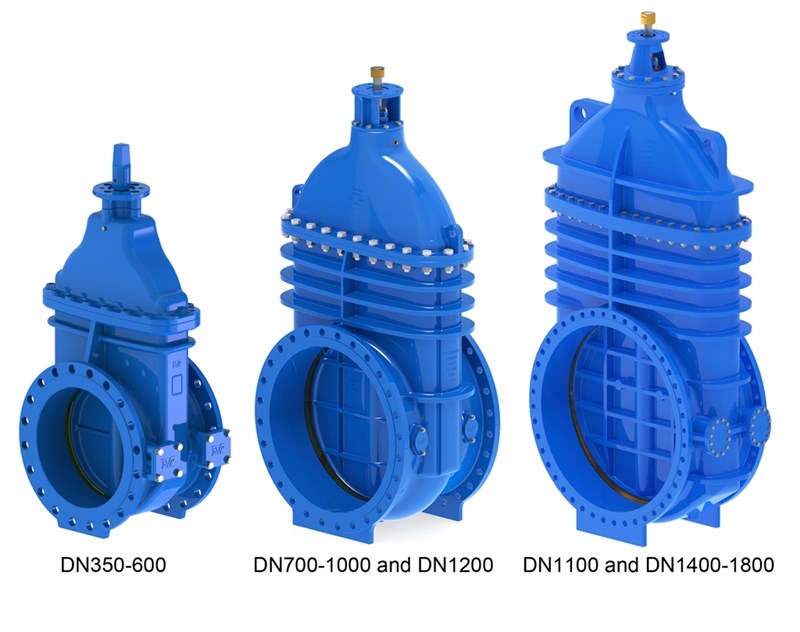

AVK VAN CỔNG MẶT TỰA KIM LOẠI - SERIES 54, MẶT BÍCH, PN10/16. 54/3132-001; Mặt bích; Gang dẻo; DN350 - DN1800; PN 16.

Kết nốiMặt bích

Vật liệuGang dẻo

Dải DNDN350 - DN1800

Cấp PNPN 16

Yêu cầu báo giá ↗ Tài liệu ↓ Chi tiết từ hãng ↗

THÔNG TIN SẢN PHẨM

Nội dung, ứng dụng & thông số

01

MÔ TẢChi tiết sản phẩm

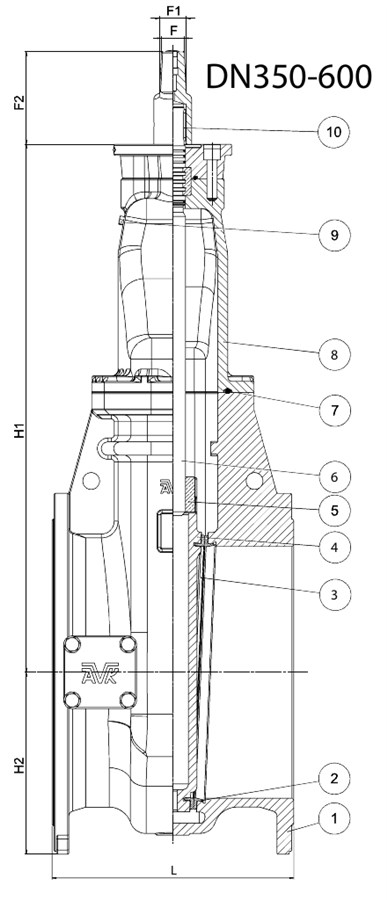

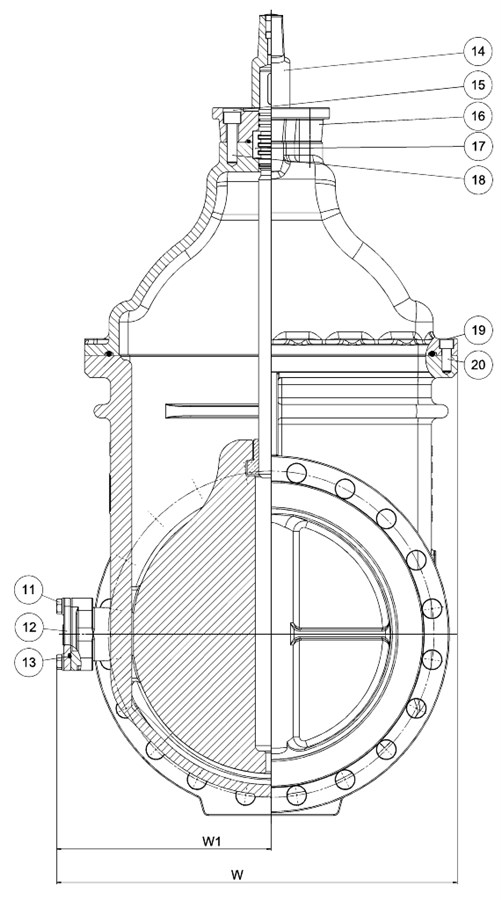

Bộ phận

AVK VAN CỔNG MẶT TỰA KIM LOẠI - SERIES 54, MẶT BÍCH, PN10/16

AVK VAN CỔNG MẶT TỰA KIM LOẠI - SERIES 54, MẶT BÍCH, PN10/16

1.	Thân van	Gang dẻo GJS-500-7
2.	Vòng mặt tựa	Hợp kim nhôm đồng CC331G (AB1)
3.	Vòng bề mặt	Hợp kim nhôm đồng CC331G (AB1)
4.	Đĩa van	Gang dẻo GJS-500-7
5.	Chốt đĩa	Hợp kim nhôm đồng CC333G
6.	Trục van	Thép không gỉ 1.4057 (431)
7.	Đệm O-cord	Cao su EPDM
8.	Nắp van	Gang dẻo GJS-500-7
9.	Nút xả khí	Thép không gỉ
10.	Then	Thép
11.	Bu lông	Thép mạ kẽm nhúng nóng
12.	Tấm nhánh	Gang dẻo GJS-500-7
13.	Phớt	Cao su EPDM
14.	Chụp ty	Gang dẻo GJS-500-7
15.	Đệm kín	Nhựa dẻo nóng
16.	Bích đệm	Gang dẻo GJS-500-7
17.	Vòng ôm cổ trục	Hợp kim nhôm đồng CC331G (AB1)
18.	Bu lông	Thép mạ kẽm nhúng nóng
19.	Đệm kín	Nhựa dẻo nóng
20.	Bu lông nắp	Thép mạ kẽm nhúng nóng
21.	Ốc chịu lực	Hợp kim nhôm đồng CW307G
22.	Bộ nối	Gang dẻo GJS-500-7
23.	Đệm	Gang dẻo GJS-500-7
24.	Hộp làm kín	PTFE
25.	Hộp nhồi	Gang dẻo GJS-500-7

Tiêu chuẩn

Thiết kế theo EN 1074 phần 1 & 2
Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
