MÔ TẢChi tiết sản phẩm

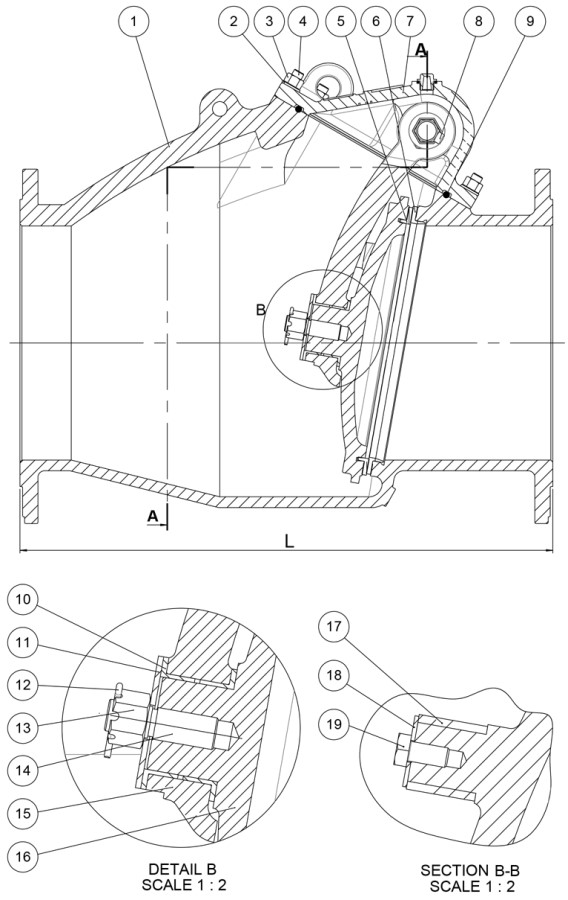

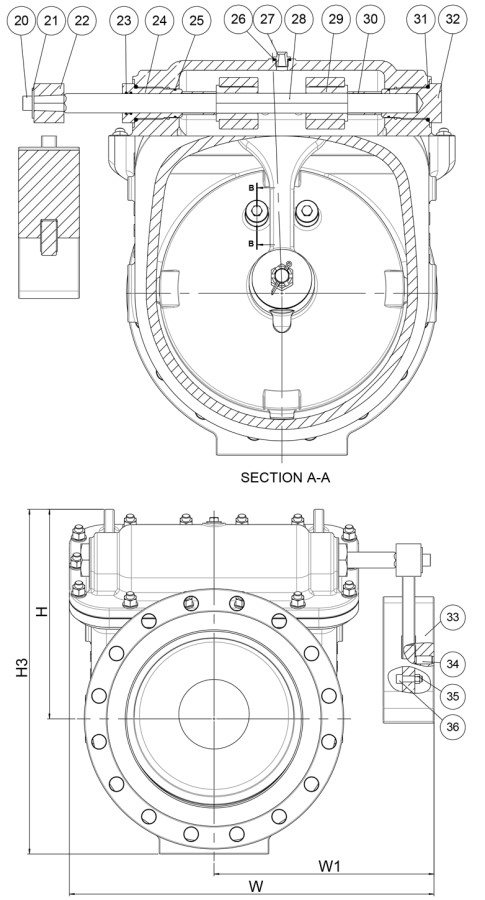

Bộ phận
| 1. | Thân van | Gang dẻo GJS-500-7 |
| 2. | Long đen | Thép không gỉ A4 |
| 3. | Đai ốc | Thép không gỉ A4 |
| 4. | Bu lông đinh tán | Thép không gỉ A4 |
| 5. | Vòng bề mặt | Hợp kim nhôm đồng CC331G (AB1) |
| 6. | Vòng mặt tựa | Hợp kim nhôm đồng CC331G (AB1) |
| 7. | Nắp van | Gang dẻo GJS-500-7 |
| 8. | Bu lông | Thép không gỉ A4 |
| 9. | Đệm O-cord | Cao su EPDM |
| 10. | Ống lót dẫn hướng | Cao su EPDM |
| 11. | Long đen | Thép không gỉ A4 |
| 12. | Chốt tách | Thép không gỉ A4 |
| 13. | Đai ốc | Thép không gỉ A4 |
| 14. | Bu lông đinh tán | Thép không gỉ A4 |
| 15. | Cánh tay bản lề | Gang dẻo GJS-500-7 |
| 16. | Đĩa van | Gang dẻo GJS-500-7 |
| 17. | Ống lót bảo vệ | Cao su EPDM |
| 18. | Long đen | Thép không gỉ 1.4401 (316) |
| 19. | Bu lông | Thép không gỉ A4 |
| 20. | Bu lông | Thép không gỉ A4 |
| 21. | Long đen | Thép không gỉ A4 |
| 22. | Cần | Gang dẻo GJS-500-7 |
| 23. | Phớt | Cao su EPDM |
| 24. | Ống lót hở | Đồng thau DZR CW602N (CZ132) |
| 25. | Phớt | Cao su EPDM |
| 26. | Gioăng | Polyamide |
| 27. | Nút xả khí | Thép không gỉ |
| 28. | Trục van | Thép không gỉ 1.4401 (316) |
| 29. | Đầu nối | Thép không gỉ 1.4408 |
| 30. | Miếng đệm | Thép không gỉ 1.4401 (316) |
| 31. | Phớt | Cao su EPDM |
| 32. | Ống lót | Đồng thau DZR CW602N (CZ132) |
| 33. | Trọng lượng | Gang dẻo GJS-500-7 |
| 34. | Bộ vít | Thép không gỉ A4 |
| 35. | Đai ốc | Thép không gỉ A4 |
| 36. | Bu lông | Thép không gỉ A4 |
Tiêu chuẩn
- Thiết kế theo EN 1074-3
- Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 48
- Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
