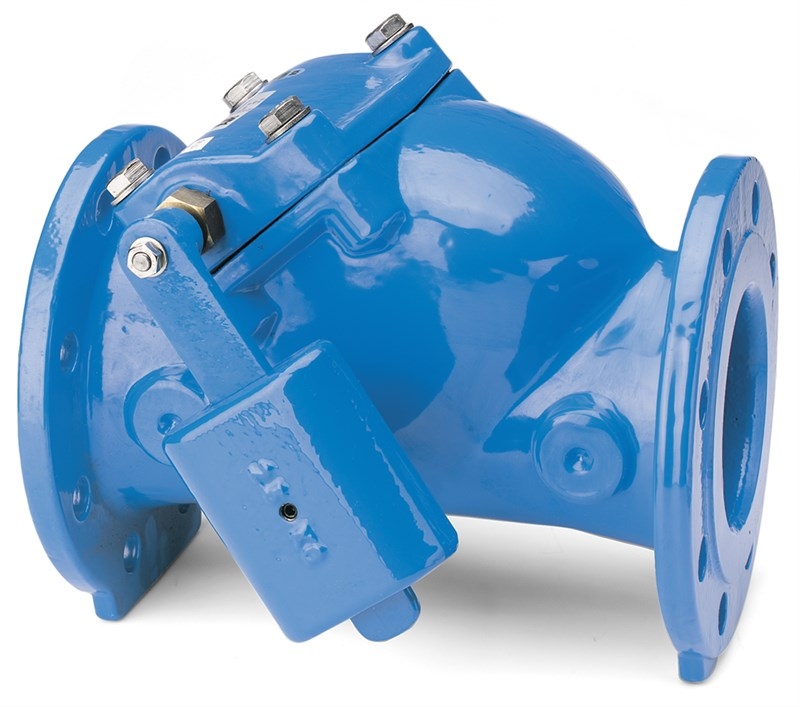

AVK van một chiều cánh lật - series 41- mặt tựa đàn hồi, kèm cần đối trọng PN10/16

Mã / Series41- MẶT TỰA ĐÀN HỒI, KÈM CẦN ĐỐI TRỌNG PN10/16

Thương hiệuAVK

Danh mụcVAN MỘT CHIỀU

AVK VAN MỘT CHIỀU CÁNH LẬT - SERIES 41- MẶT TỰA ĐÀN HỒI, KÈM CẦN ĐỐI TRỌNG PN10/16. 41/22-001; Mặt bích; Gang dẻo; DN50 - DN300; PN 16.

Kết nốiMặt bích

Vật liệuGang dẻo

Dải DNDN50 - DN300

Cấp PNPN 16

Yêu cầu báo giá ↗ Tài liệu ↓ Chi tiết từ hãng ↗

THÔNG TIN SẢN PHẨM

Nội dung, ứng dụng & thông số

01

MÔ TẢChi tiết sản phẩm

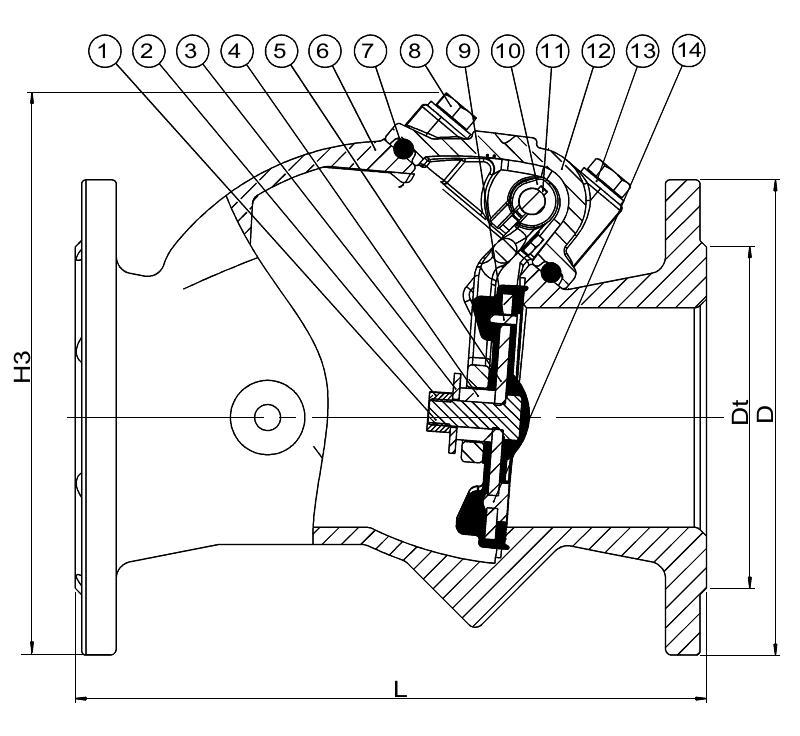

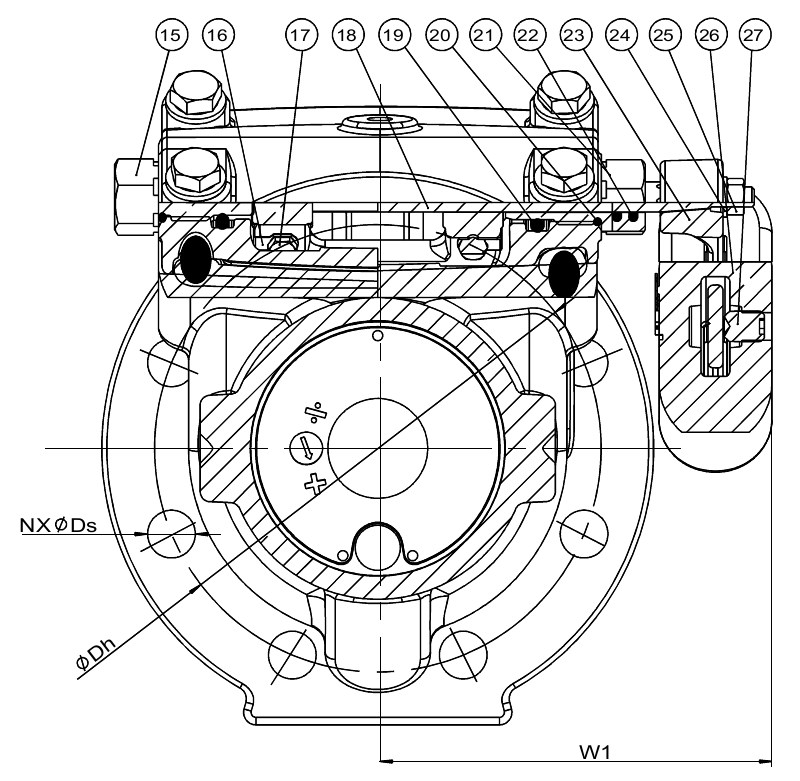

Bộ phận

AVK VAN MỘT CHIỀU CÁNH LẬT - SERIES 41- MẶT TỰA ĐÀN HỒI, KÈM CẦN ĐỐI TRỌNG PN10/16

AVK VAN MỘT CHIỀU CÁNH LẬT - SERIES 41- MẶT TỰA ĐÀN HỒI, KÈM CẦN ĐỐI TRỌNG PN10/16

1.	Bu lông	Thép không gỉ A4
2.	Đai ốc	Thép không gỉ A4
3.	Long đen	Thép không gỉ A4
4.	Ống lót	Polyamide
5.	Đĩa van
6.	Thân van	Gang dẻo GJS-500-7 (GGG-50)
7.	Gioăng	Cao su EPDM
8.	Bu lông	Thép không gỉ A4
9.	Chốt	Thép không gỉ A4
10.	Bản lề	Thép không gỉ 316
11.	Then	Thép không gỉ A4
12.	Nắp van	Gang dẻo GJS-500-7 (GGG-50)
13.	Long đen	Thép không gỉ A4
14.	Tấm chịu lực	Thép không gỉ
15.	Ống lót kín	Đồng thau DZR
16.	Long đen	Thép không gỉ A4
17.	Bu lông	Thép không gỉ A4
18.	Trục van	Thép không gỉ 316L
19.	Phớt	Cao su EPDM
20.	Phớt	Cao su EPDM
21.	Ống lót hở	Đồng thau DZR
22.	Phớt	Cao su EPDM
23.	Cần	Gang dẻo GJS-500-7 (GGG-50)
24.	Long đen	Thép không gỉ A4
25.	Đai ốc	Thép không gỉ A4
26.	Trọng lượng	Gang đúc GJS-250 (GG-25)
27.	Vít	Thép không gỉ A4

Tiêu chuẩn

Thiết kế theo EN 1074-3
Khoảng cách giữa hai bề mặt theo EN 558 bảng 10, van một chiều series 10
Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
