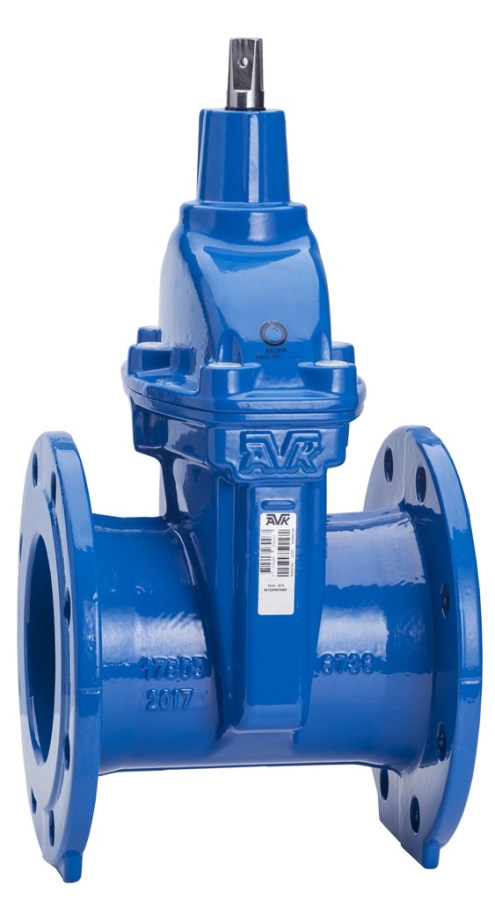

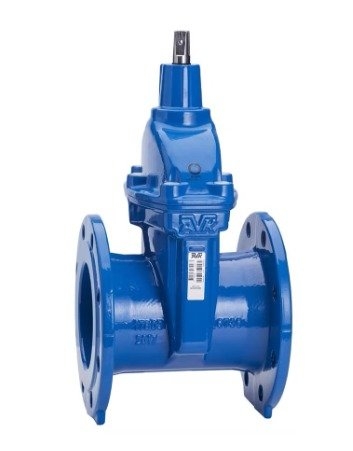

AVK van cổng mặt bích, series 02/20 - PN10/16

Mã / Series02/20 - PN10/16

Thương hiệuAVK

Danh mụcVAN CỔNG

AVK VAN CỔNG MẶT BÍCH, SERIES 02/20 - PN10/16. 02/20-021; Mặt bích; Gang dẻo; DN50 - DN400; PN 10/16.

Kết nốiMặt bích

Vật liệuGang dẻo

Dải DNDN50 - DN400

Cấp PNPN 10/16

Yêu cầu báo giá ↗ Tài liệu ↓ Chi tiết từ hãng ↗

THÔNG TIN SẢN PHẨM

Nội dung, ứng dụng & thông số

01

MÔ TẢChi tiết sản phẩm

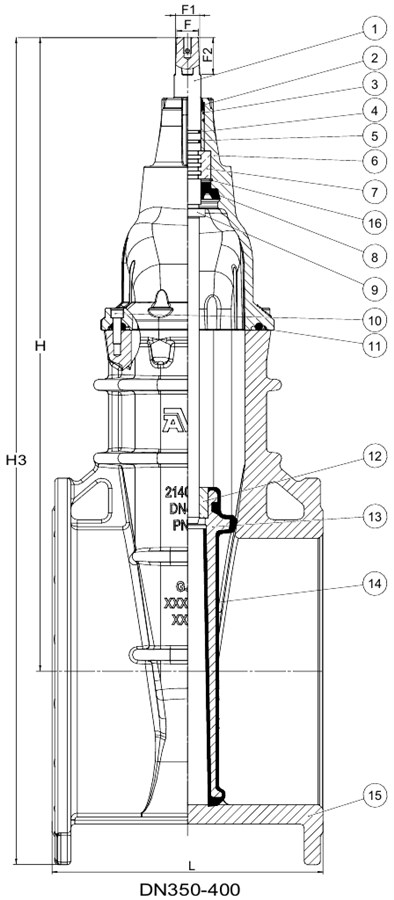

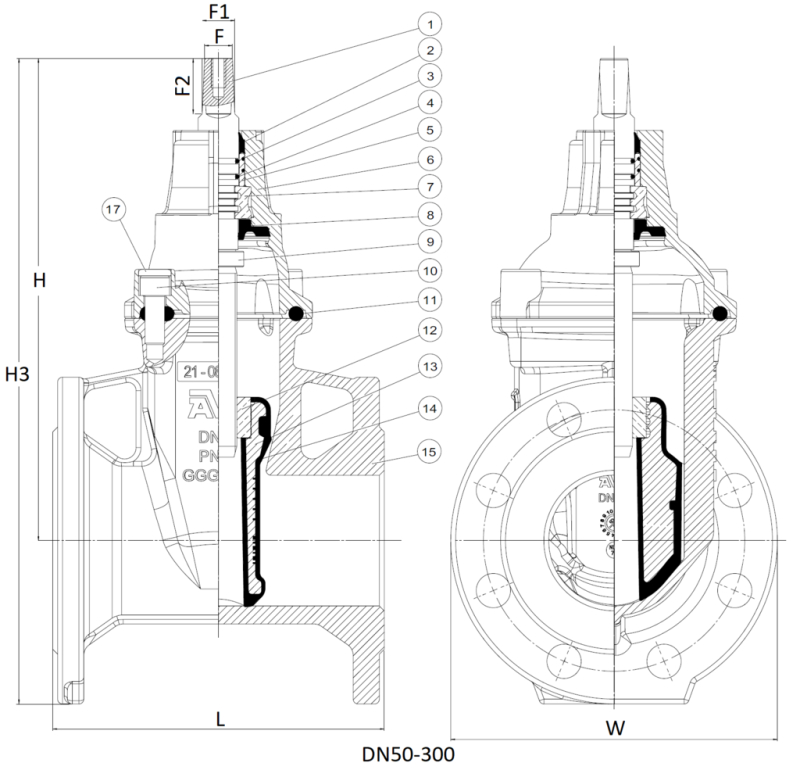

Bộ phận

AVK VAN CỔNG MẶT BÍCH, SERIES 02/20 - PN10/16

AVK VAN CỔNG MẶT BÍCH, SERIES 02/20 - PN10/16

1.	Trục van
2.	Vòng chặn	Cao su NBR
3.	Phớt	Cao su NBR
4.	Phớt	Cao su NBR
5.	Ống lót	Polyamide
6.	Nắp van	Gang dẻo GJS-500-7 (GGG-50)
7.	Vòng ôm cổ trục	Đồng thau DZR CW602N (CZ132)
8.	Manchette	Cao su EPDM
9.	Vòng chặn	Thép không gỉ
10.	Bu lông nắp	Thép không gỉ A2
11.	Đệm nắp	Cao su EPDM
12.	Chốt đĩa	Đồng thau DZR CW626N
13.	Lõi đĩa	Gang dẻo GJS-500-7 (GGG-50)
14.	Cao su đĩa van	Cao su EPDM
15.	Thân van	Gang dẻo GJS-500-7 (GGG-50)
16.	Vòng kẹp	Thép không gỉ

Tiêu chuẩn

Thiết kế theo EN 1074 phần 1 & 2
Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 3
Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
