MÔ TẢChi tiết sản phẩm

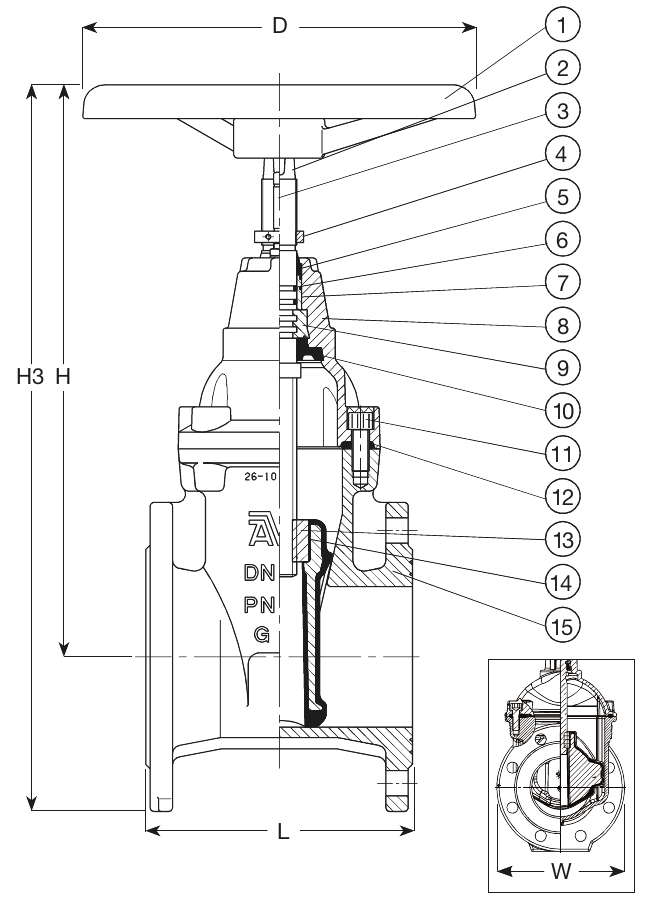

Bộ phận
| 1. | Tay quay | Gang đúc GJS-250 (GG-25) |
| 2. | Trục van | Thép không gỉ 1.4104 (430F) |

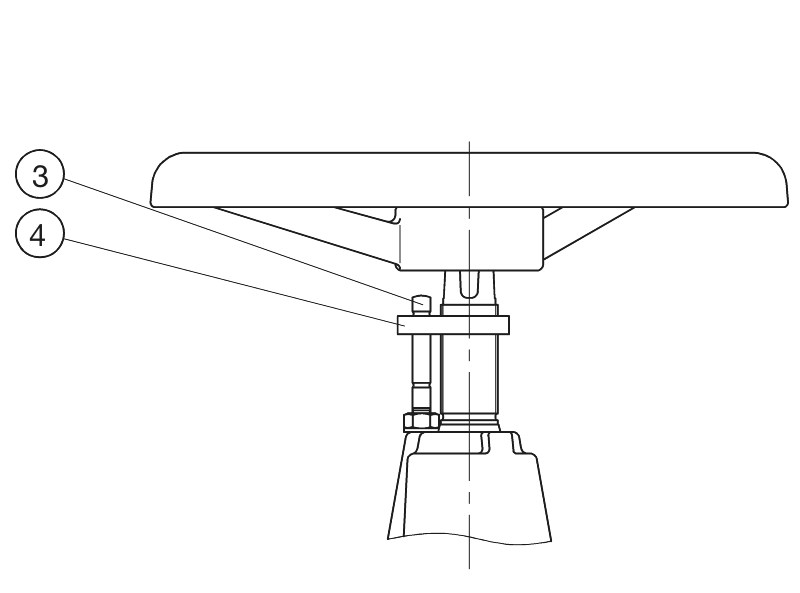

| 3. | Chốt | Thép không gỉ |
| 4. | Ốc chỉ thị | Đồng thau DZR |
| 5. | Vòng chặn | Cao su NBR |
| 6. | Phớt | Cao su NBR |
| 7. | Bạc lót | Polyamide |
| 8. | Nắp van | Gang dẻo GJS-500-7 (GGG-50) |
| 9. | Vòng ôm cổ trục | Đồng thau DZR CW602N |
| 10. | Manchette | Cao su EPDM |
| 11. | Bu lông nắp | Thép không gỉ A2 |
| 12. | Đệm nắp | Cao su EPDM |
| 13. | Chốt đĩa | Đồng thau DZR CW626N |
| 14. | Đĩa van | Gang dẻo bọc EPDM |
| 15. | Thân van | Gang dẻo GJS-500-7 (GGG-50) |
Kiểm nghiệm/ Chứng nhận
- Thử áp lực theo EN 1074-1 và 2 / EN 12266
Tiêu chuẩn
- Thiết kế theo EN 1074 phần 1 & 2, Thiết kế theo EN 1171
- Khoảng cách giữa hai bề mặt theo EN 558 bảng 2 series 14
- Mặt bích khoan theo EN1092-2 (ISO 7005-2), PN10/16
